Réglages fondamentaux
Générateur basse fréquence
Attention, ce GBF possède deux sorties. La voie 1 doit être utilisée par défaut (la voie 2 est une voie « auxiliaire »).
Modélisation du GBF
Modélisation du GBF par une source de Thévenin.
GBF « à vide » :
On a donc \(u_e (t) = e(t)\).
GBF relié à un circuit modélisé par une résistance R :
Dans ce cas
\(u_e (t) = \dfrac{R}{r+R}e(t) \neq e(t)\) : effet « diviseur de tension ».
Remarque : \(u_e (t) = \dfrac{R}{r+R}e(t) \mathop \rightarrow \limits^{R \gg r} e(t)\) donc \(u_e (t) \simeq e(t)\) lorsque \(R \gg r\).

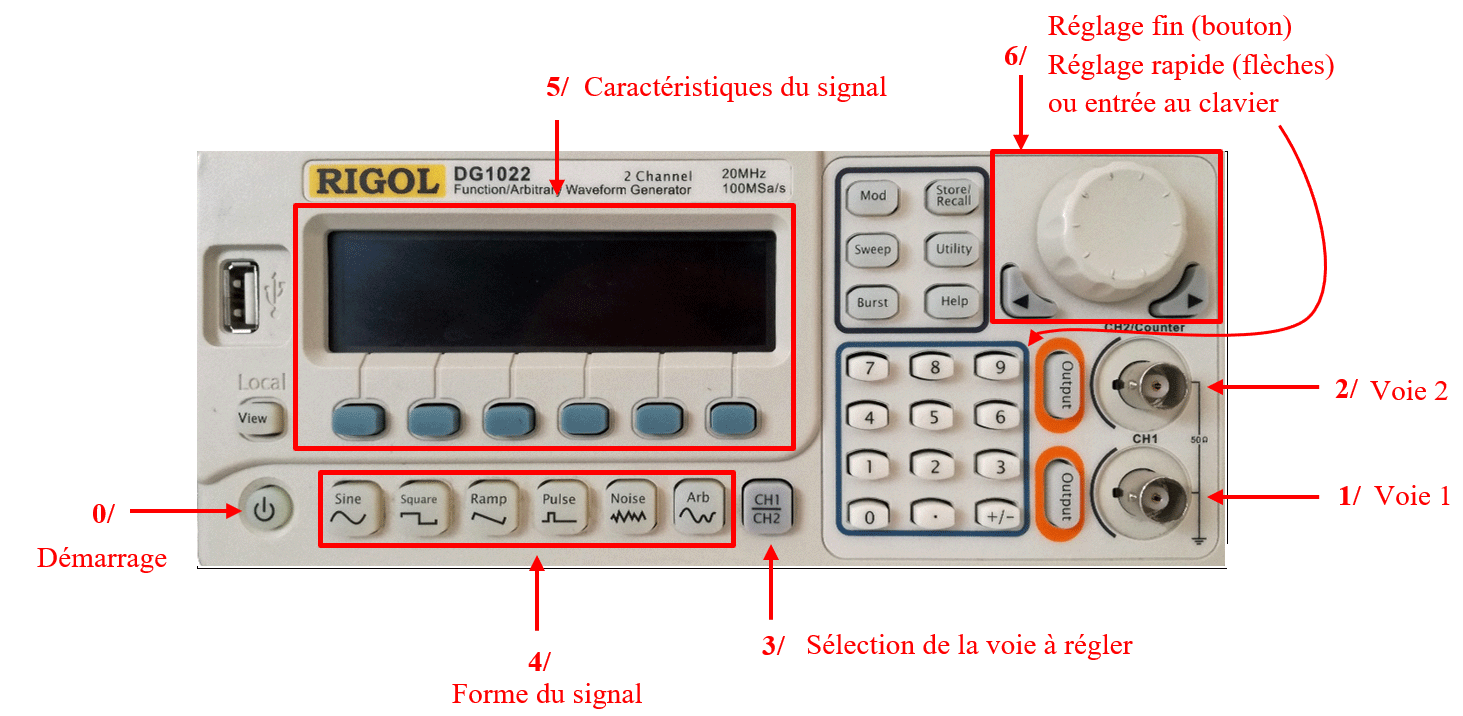

Façade - Organisation
Signal sinusoïdal
Un signal sinusoïdal peut s'écrire sous les formes suivantes :
- \(u(t) = {u_m}\cos \left( {\omega t + \varphi } \right) + u_0\)
- \(u(t) = {u_m}\cos \left( {2\pi N\,t + \varphi } \right) + u_0\)
- \(u(t) = {u_m}\cos \left( {\dfrac{2\pi}{T}t + \varphi } \right) + u_0\)
Pulsation \(\omega\) en rad s-1 (et non en Hz) ; fréquence N en Hz (et non en s-1) ; période temporelle T en s.
Le décalage temporel \(\tau\) est lié à la phase à l’origine \(\varphi\) par la relation : \(\dfrac{\left| \tau \right|}{T} = \dfrac{\left| \varphi \right|}{2\pi}\) (même méthode pour la mesure du déphasage entre deux sinusoïdes).
Ne pas confondre :
- Amplitude (valeur max - valeur moyenne, dans la majorité des cas).
- Valeur efficace \({u_{eff}} = \dfrac{u_m}{\sqrt 2}\) (pour un signal sinusoïdal avec \(u_0=0\)).
- Tension crête à crête (valeur max - valeur min).
